第一部分 考試說明

一、考試性質 《數字電子技術》是我校電氣信息類專業專升本入學必考的專業基礎課之一。考核 的標準是掌握數字電子技術方面的基本理論、基本知識和基本技能，具備分析和解決實 際問題的能力。

二、考試形式與試卷結構

（一）答卷方式：閉卷，筆試

（二）答題時間：120分鐘

（三）題型：填空題（20分）、選擇題（20分） 化簡題（14分）、分析題（20分） 設計題（26分）

（四）教材選用：

康華光《電子技術基礎數字部分》第6版 高等教育出版社

第二部分 考試要點

1.數字邏輯概論（10％）

考核知識點: 數制之間轉換、基本概念、公式、定理以及邏輯函數的表示法。

考核要求: 掌握邏輯函數的表示法。

２.邏輯代數（15％）

考核知識點: 邏輯函數的化簡方法、具有約束的邏輯函數的化簡

考核要求: 熟悉基本概念、公式、定理能熟練運用公式法或圖形法進行化簡，會利用約 束條件進行化簡。

3.組合邏輯電路（25％）

考核知識點: 組合電路的分析與設計方法、編碼器、譯碼器、比較器、全加器、多路選 擇器、只讀存儲器

考核要求: 了解組合電路結構、功能上的特點及消除競爭冒險的方法，熟練掌握組合電 路的分析方法，并能根據要求設計組合邏輯電路。

4.觸發器（10％）

考核知識點: 幾種常見的觸發器、觸發器的邏輯功能分類及相互間的轉換。

考核要求: 了解各種常見觸發器的電路結構、工作原理，熟練掌握它們的特性方程，并 能熟練運用特性表、特性方程、狀態轉換圖及時序圖來描述各種觸發器的邏輯功能，掌 握不同邏輯功能的觸發器之間的轉換方法。

5.時序邏輯電路（25％）

考核知識點: 時序電路的結構特點和邏輯功能特點、時序電路的分析和設計方法、用集 成計數器構成任意進制計數器。

考核要求: 熟悉時序邏輯電路在邏輯功能和電路結構方面的特點，熟悉時序電路邏輯功 能的描述方法。熟練掌握時序電路邏輯功能的一般分析方法。掌握用集成計數器構成任 意進制計數器的方法。

6.脈沖產生、整形電路（10％）

考核知識點: 多諧振蕩器 施密特觸發器 單穩態觸發器 555定時器

考核要求: 了解555內部結構，熟悉其功能表及外部特性，并會用555構成施密特觸發器、多諧振蕩器和單穩態觸發器。熟悉多諧振蕩器的結構、工作原理，會估算輸出脈沖的周 期、頻率。熟悉單穩觸發器的結構、工作原理，會估算輸出脈沖的寬度。熟悉施密特觸 發器的回差特性。會估算上、下限觸發電平回差電壓數值。

7.數模、模數轉換電路（5％）

考核知識點: D/A轉換器、A/D轉換器

考核要求: 了解幾種典型轉換電路的基本工作原理，輸入量和輸出量之間的定量關系、 主要特點，以及轉換精度和轉換速度的概念與表示方法。

第三部分 題型舉例

一、填空題（每空2分，共20分）

1、若各門電路的輸入均為 A 和 B，且 A=0，B=1；則或非門的輸出為 。

······

二、選擇題（每小題2分，共20分）

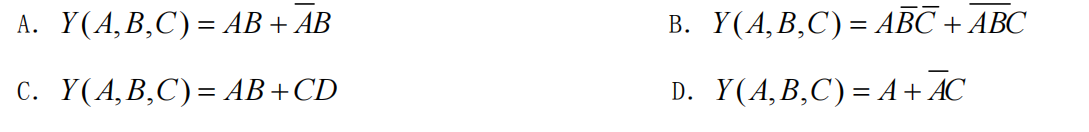

1、下面的函數表達式中，（ ）是最簡與或表達式。

······

三、化簡題（共14分）

1、（6分）用代數法將邏輯表達式化簡為最簡的與-或表 達式，請寫出化簡步驟。

2、······

四、綜合分析題（共20分）

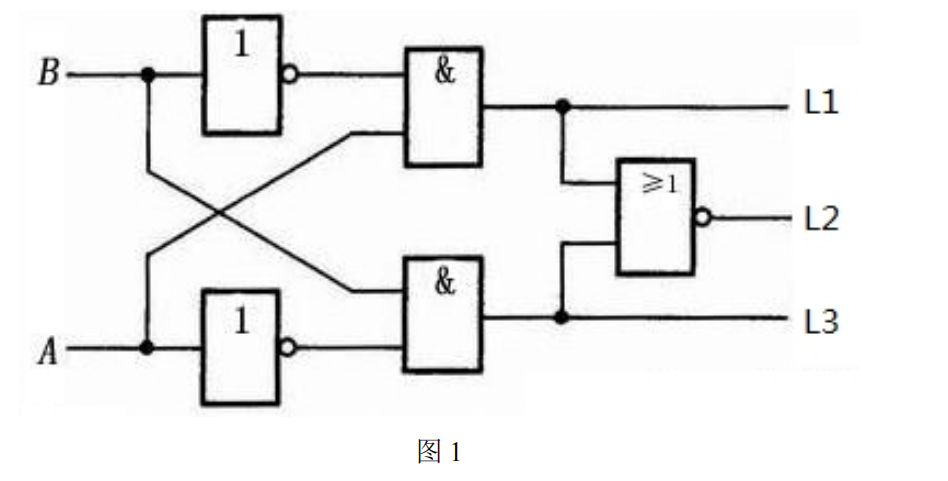

1、（8分）試分析圖1所示電路的邏輯功能。（要求：寫出表達式，列出真值表）

2、······

五、設計題（共26分）

1、（18分）試設計一個三人表決電路，結果按“少數服從多數”的原則決定。分別采用如下兩種方案進 行設計：

①僅用二輸入與非門實現；

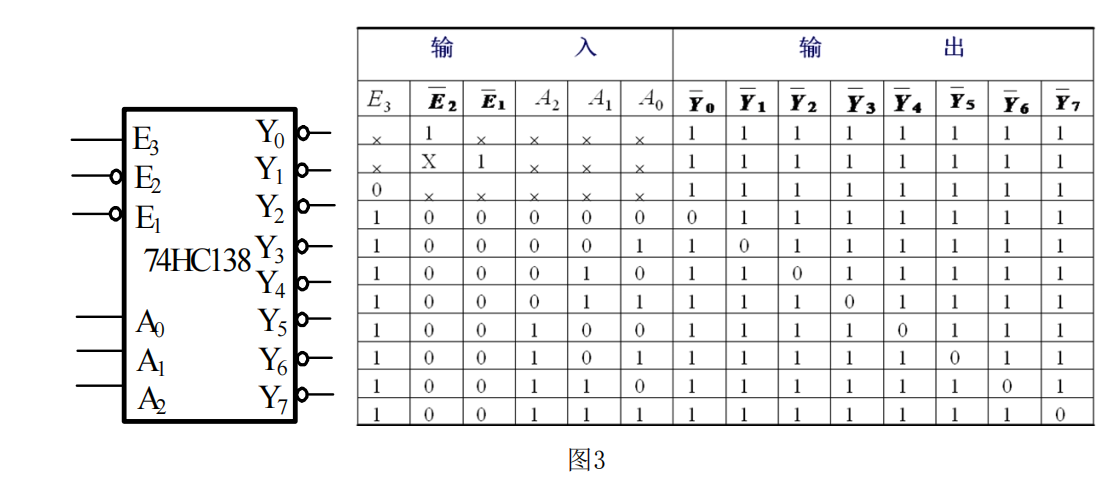

②用譯碼器74138（如圖3）和與非門實現。

2、······
